所屬分類：[管道液位傳感器]

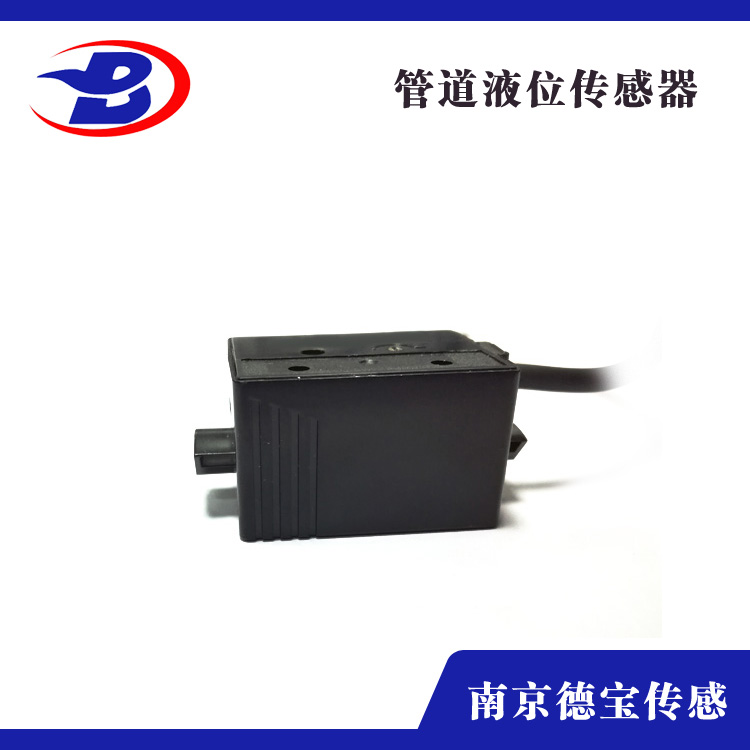

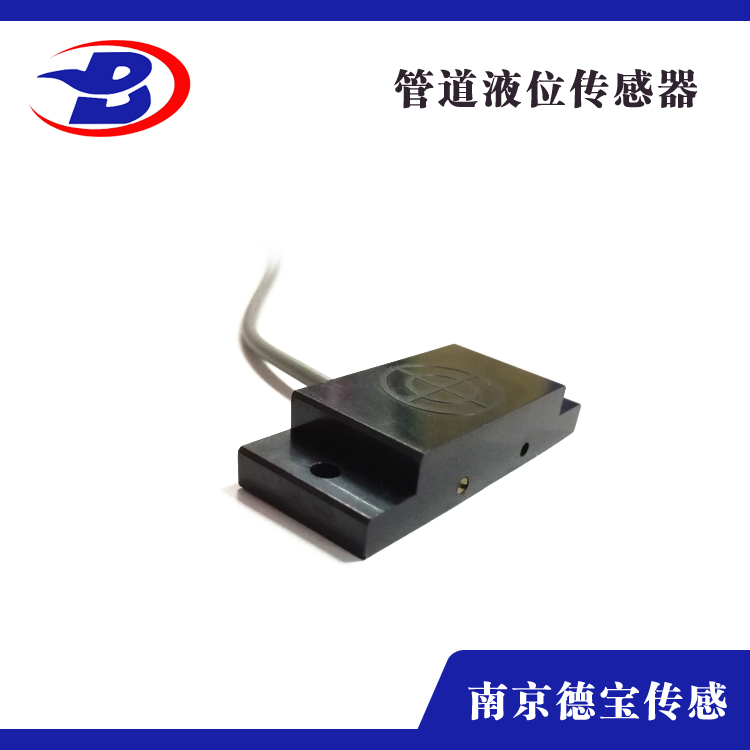

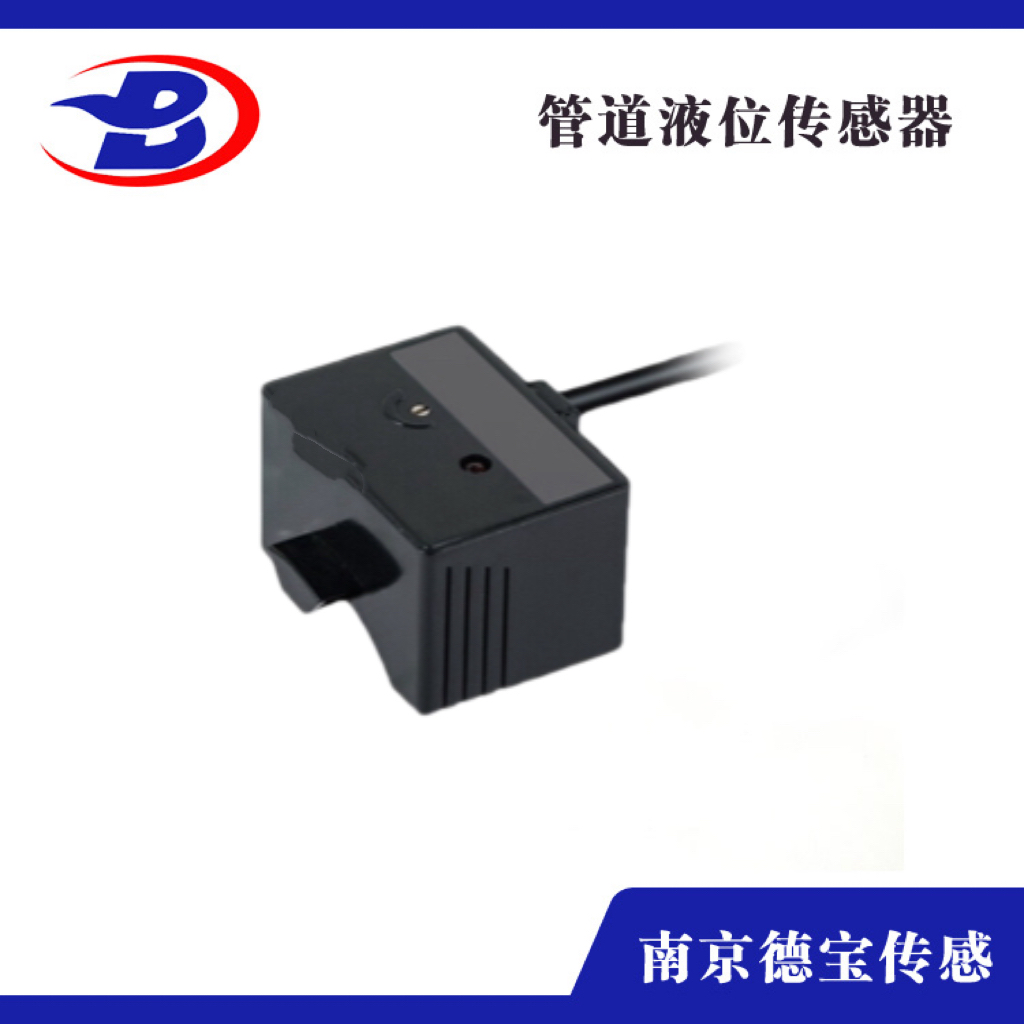

- 產品標題：管道液位傳感器（寬型）
- 直徑：33*34*20
- 檢測距離(mm)：26
- 齊平/非齊平：非齊平
- 外殼材質：ABS工程塑料
- 備注：標準型
- 連接方式：引線式
- 訂購熱線：
-
管道式液位開關，其實質就是電容式接近傳感器，是由高頻振蕩器和放大器等組成，由傳感器的檢測面與大地間構成一個電容器，參與振蕩回路工作，起始處于停振狀態。當物體接近傳感器檢測面時，回路的電容量發生變化，使高頻振蕩器振蕩。振蕩與停振這二種狀態轉換為電信號經放大器轉換成二進制的開關信號。
特性 | ||||||
內徑 | mm |
| ||||
行程差 |
| 實際感應距離Sr的1...15% | ||||
重復誤差率 |
| ≤3% | ||||
環境濕度 |
| 30…90%RH | ||||
防護等級 |
| IP 67 | ||||
儲存溫度 | ℃ | - 10...+ 65 | ||||
運行溫度 | ℃ | - 10...+ 65 | ||||
材料 | 外殼 |
| ABS | |||
電纜 |
| PVR | ||||
振動阻抗 | 根據KJT-Y |
| 25 gn，振幅 ± 2 mm (f = 10...55 Hz) | |||
沖擊阻抗 | 根據KJT-Y |
| 50 gn，持續 11 ms | |||
輸出狀態指示 |
| LED指示燈 | ||||
額度電壓 | V | c 12...24，帶極性反接保護 | ||||
電壓范圍(包括脈動) | V | c 10...36 | ||||
空載電流損耗 | mA | ≤ 10 | ||||
開關容量 | mA | ≤ 200，帶過載和短路保護 | ||||
通態壓降 | V | ≤ 2 | ||||
開關頻率 | 8...11 | Hz | 20 | |||
延遲 | 啟動 | ms | ≤ 10 | |||
響應 | ms | ≤ 0.2 | ||||
復位 | ms | ≤ 0.2 |
| |||
參數
參數 |
DC24V 直流三線制 NPN 常開 |
DC24V 直流三線制 NPN 常閉 |
DC24V 直流三線制 PNP 常開 |
DC24V 直流三線制 PNP 常閉 |
DC24V 直流二線 常開 |
DC24V 直流二線 常閉 |
尺寸圖：
接線圖如下：
